Sommaire
Cahier des charges :)
Formulation juin 2004
Objectif principal :
créer une colonne indépendante
ayant pour fonction l'isolation phonique des machines logées
à l'intérieur.
Structure :
en bois et matériaux dérivés,
habillée d'une couche de matière isolante.
Contrainte thermique :
l'ensemble permet une circulation de l'air
suffisante pour se passer d'un extracteur d'air (bruyant) tout en
évitant une surchauffe des machines.
Contraintes fonctionnelles :
l'ensemble est démontable ;
les rayons ne sont pas fixes mais reglables en hauteur pour pouvoir
s'adapter à differentes machines.
Contraintes de dimensions :
la profondeur moyenne des machines est de
50 cm + marge de confort = 70 cm de profondeur mini ;
l'ensemble doit pouvoir s'encastrer dans une porte standard,
hauteur maxi 200 cm, largeur maxi 70 cm.
Contrainte de résistance :
la structure,
les rayons et leur systeme d'accrochage sont assez solides pour
supporter du matériel lourd (17 kg ?).
Formulation 17 septembre 2004
Objectif du projet :
Construire une structure indépendante
remplissant plusieurs fonctions :
- le logement de trois unités centrales minimum
et d'un écran CRT ;
- l'atténuation du rayonnement et/ou de la propagation
des sons émis par ces machines ;
- l'aération des machines par un schéma
de circulation naturelle de l'air dans la structure.
Composition de la structure :
En bois et matériaux dérivés
pour la structure porteuse et le rayonnage ;
matières à déterminer pour les éléments
d'isolation.
Contraintes liées à l'atténuation des sons :
les matériaux utilisés doivent présenter
des qualités d'atténuation dans les bandes de fréquences
des sons dont on désire
réduire le rayonnement et/ou la propagation ;
la source du bruit
dans les machines étant les ventilateurs de refroidissement
des processeurs et des alimentations ;
une analyse physique des sons (enregistrement puis décomposition
des ondes) pourrait être un apport important pour
la détermination des matières (!).
Contraintes thermiques :
Les matériaux utilisés pour l'isolation phonique
sont aussi generalement des isolants thermiques
(du moins ceux utilisés dans le bâtiment) ;
les recherches dans les matières doivent nous amener à
trouver une matière suffisament dense, molle et conductrice
pour permettre un blocage des sons et une transmission de la
chaleur (si c'est possible physiquement !).
Contraintes fonctionnelles :
l'ensemble est démontable ;
les rayons sont règlables en hauteur pour pouvoir
s'adapter à differentes machines le cas échéant.
Contraintes d'encombrement :
La structure en forme de colonne doit pouvoir s'encastrer
dans une porte aux dimensions "standard" : 200cm en hauteur,
70cm en largeur.
Contraintes de surface interne utile :
La machine la plus volumineuse à besoin d'une surface
de 50x60cm ;
on en déduit que les parois finies ne doivent pas exceder les
10cm d'épaisseur.
Contraintes de résistance :
Les rayons et leur système d'intégration
dans la structure doivent
résister à des masses importantes : 17kg ?
Matières (envisageables ou envisagées)
Montants et traverses
en bois de charpente : sapin traité
63x175mm de section pour les montants (bastaings),
50x70mm de section pour les traverses (chevrons)
Renforts des assemblages
[ tige filletée de 7 a 10mm de diametre ;
étant donné la vitesse du son
(ou célérité) dans l'acier
(5600m/s, contre 340m/s dans l'air), il est préférable
d'eviter de l'employer ]
chevilles en bois
Côtés et portes
panneaux en matériaux dérivés du bois :
contre-plaqué, aggloméré, medium (?) ;
10mm minimum
le medium est le plus dense des matériaux dérivés
du bois, en epaisseur de 19mm pour les côtés qui font partie
de la structure (projet 4),
et peut etre moins pour les portes (16mm ?).
Roulettes
le caoutchouc semble preferable au PVC, trop dur pour supporter tant de
poids et amortir les vibrations
l'idée d'un charriot independant et encastrable permet d'eviter
de fixer le fond, qui tiendrait lui aussi emboité dans la structure
(projet 4)
Charnieres :
bien que l'emploi de métaux soit deconseillé,
cela semble difficile de trouver un systeme pour les portes
dans une matiere alternative ...
Systeme d'etageres reglables :
etageres en panneau contre-plaque, agglomere, ou medium ?
vis + crochets ? ou montants metalliques ?
un systeme de cremaillere peut permettre une mise en place simple,
un reglage precis et une resistance au poids appropriée ;
mais là encore, le metal n'est pas a favoriser ...
Isolation :
le probleme posé par les matériaux isolants est qu'ils sont
generalement etudiés pour proposer une isolation tant phonique que
thermique ;
nous cherchons un materiaux maximisant l'isolation phonique et
minimisant l'isolation thermique ;
il existe de tres nombreux materiaux isolants, d'origines souvent
petrochimiques (plastiques) mais parfois aussi naturelles (chanvre ?) ;
recherches a faire ...
c'est là que se trouve LE probleme :
- les matieres issues de produits naturels, comme les laines de roche ou de
chanvre, semblent peu appropriées dans la mesure ou le risque de
decomposition et de generation de poussieres est fort probable, et
incompatible avec les machines ;
- un polymere expansé pourrait peut etre faire l'affaire,
bien que la plupart soient conçus pour les deux isolations ;
il faut aussi garder a l'esprit que le frottement de ces matieres
engendre de l'electricité statique... ;
- le materiau choisi doit etre dense et mou pour retenir
et amortir au mieux les ondes sonores ;
- la transmission de chaleur doit se faire par conduction ou diffusion :
les machines chauffent l'air, l'air chauffe les parois qui sont refroidies
par la circulation naturelle d'air entre les parois et la couche
d'isolation (projet 4) ;
- peut etre que la utilisation de carton ondulé,ou de
boites d'oeufs pourrait faire l'affaire, meme si la solution
parait un peu trop simple pour etre juste .... (?)
- il ne faut pas oublier les contraintes de dimensions,
qui laissent un maximum de 10cm pour les parois dont 2cm pour
les côtés en medium, ce qui laisse 8cm pour
l'isolation (air + matiere) ;
Table des projets
| Projet n° / Titre |
Images
(format : PNG ;
tailles en pixels : 141x200, 566x800, 1653x2338 ;
résolution : 200 pixels/pouce) |
Description / Commentaires |

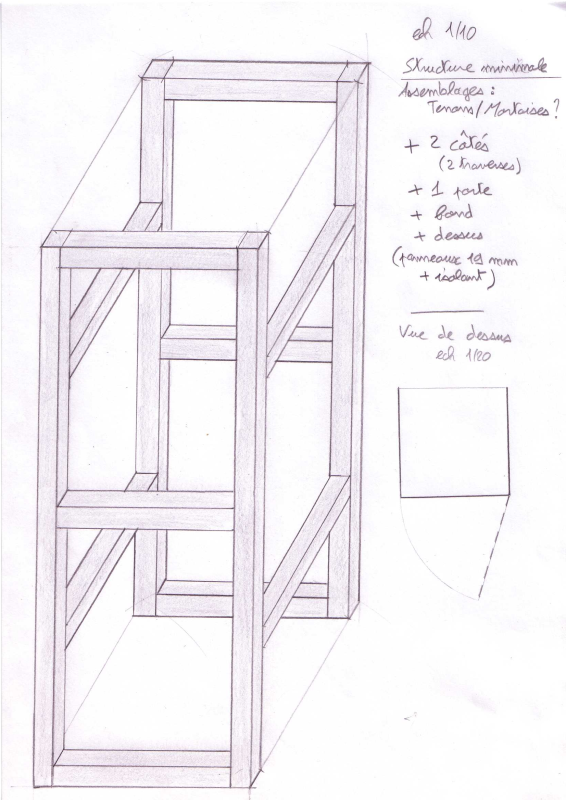

Projet 1 :
structure minimale
|
(34 ko)
(456 ko)
(5528 ko)
|
Cette structure peut recevoir une porte sur la face avant,
et garder la face arriere ouverte, ou recevoir aussi une
porte sur la face arriere.
|

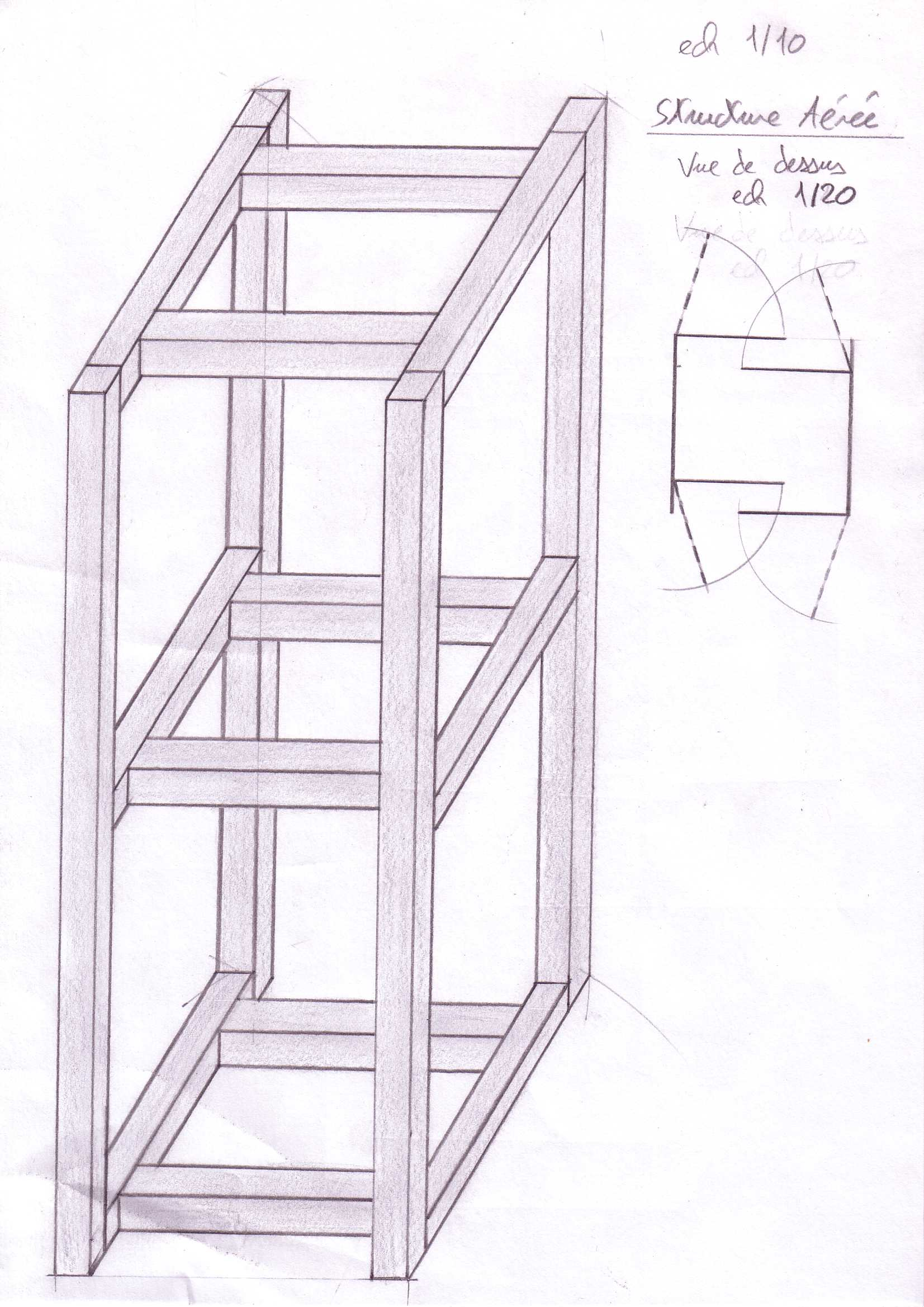

Projet 2 :
structure aérée
|
(40 ko)
(552 ko)
(6736 ko)
|
Cette stucture peut recevoir, sur la face avant et la face arriere,
deux portes décalées en profondeur, et se chevauchant
de la moitié de leur largeur (soit un tiers de la largeur de la
structure), dans l'idée de laisser passer l'air mais de
bloquer la propagation des signaux sonores.
|

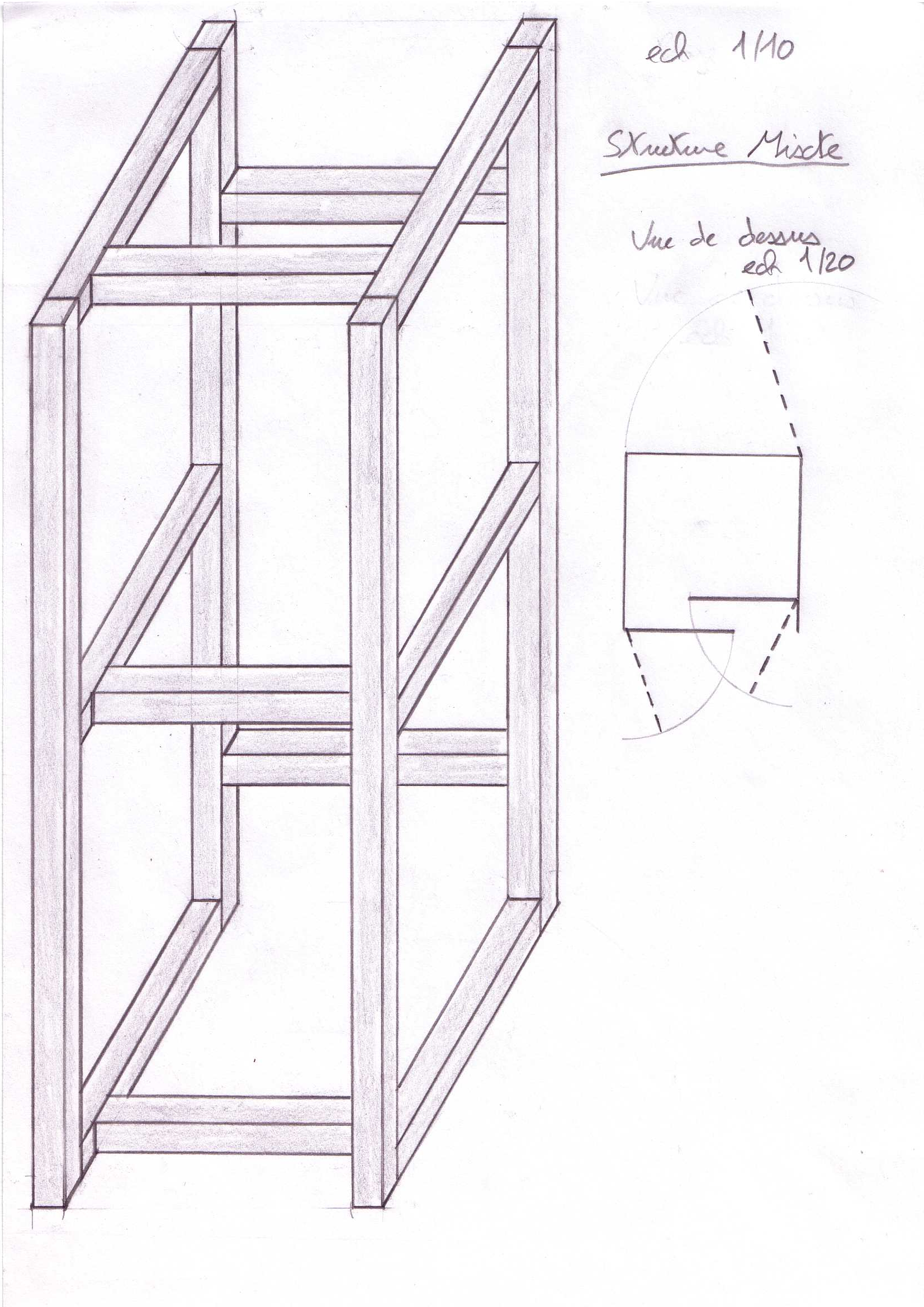

Projet 3 :
structure mixte
|
(34 ko)
(472 ko)
(6064 ko)
|
Cette structure peut, sur une face, recevoir deux portes decalées
en profondeur et se chevauchant de la moitie de leur largeur
(soit un tiers de la largeur totale), et sur l'autre face, recevoir
une porte normale (sur toute la largeur) ou rester ouverte.
|

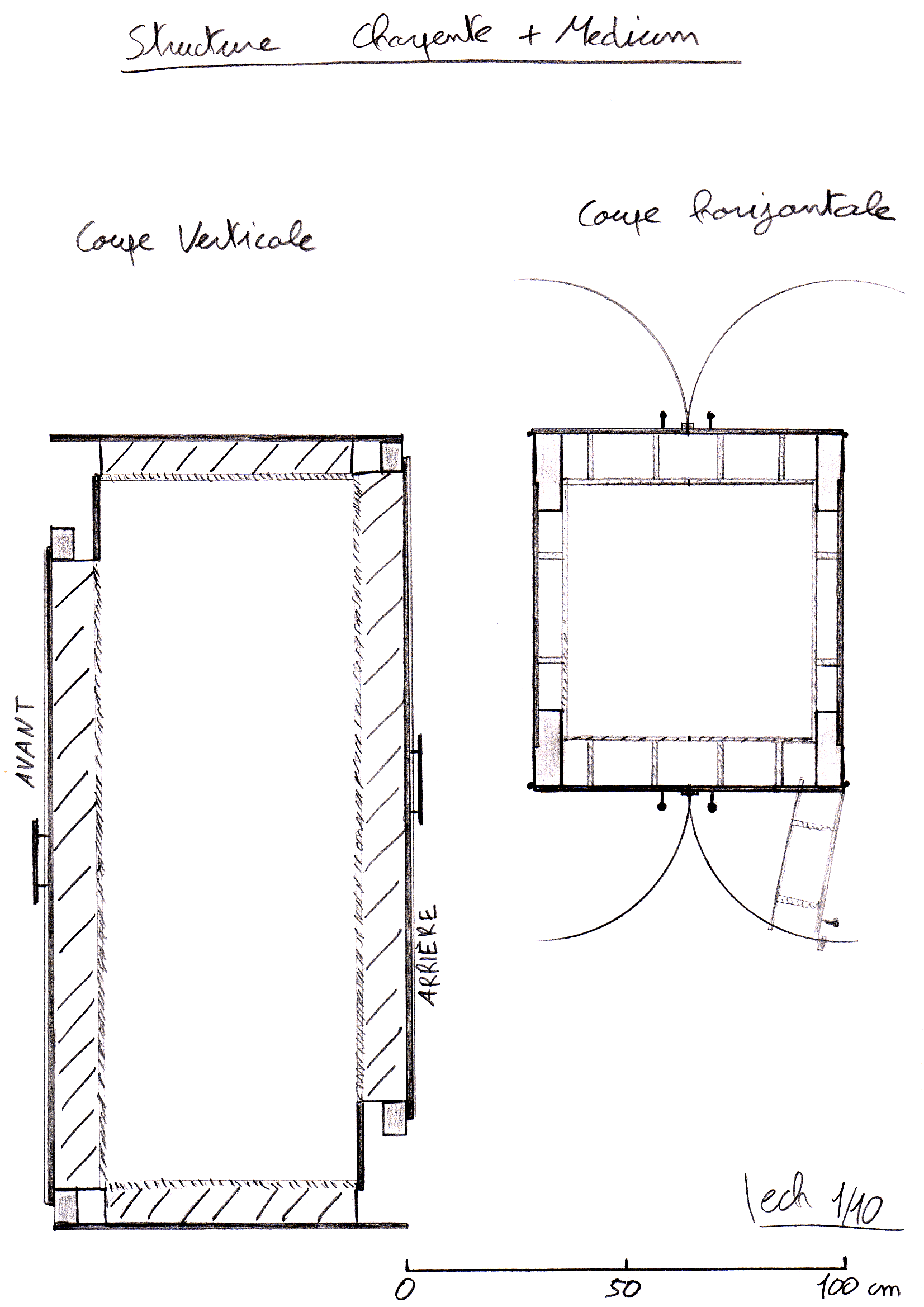

Projet 4 :
structure charpente + medium
|
(80 ko)
(464 ko)
(2120 ko)
|
Dans ce projet, plusieurs idées sont intervenues :
- alleger la structure en supprimant les traverses sur les côtés,
et en integrant donc les panneaux de medium dans la structure porteuse ;
- integrer l'isolation par l'air en créant un couloir de
circulation entre les parois exterieures et la couche isolante interieure ;
- integrer les chicanes absorbantes, ce qui n'a pas pu etre fait du fait
d'une apparente incompatibilité avec l'isolation par l'air.
Sur ces dessins, l'interieur est completement fermé par la couche
isolante, et l'air ne circule que par le conduit "entre les deux boites".
Cela semble un peu pas terrible :/
Il peut etre possible d'ouvrir a certains endroits : dans la couche
d'isolation, ou sur le dessus.
Dans tous les cas, une etude sur les sons émis par les machines et
sur le degré d'attenuation des materiaux, devra etre completée
par une etude thermodynamique, qui devrait nous permettre d'anticiper
les mouvements d'airs dans la structure, et de choisir correctement
l'emplacement des ouvertures.
|
(64 ko)
(352 ko)
(1600 ko)
|
A SUIVRE ...
